LHJCZR2-7.2D(J)Y/315-40T□（C）
額 定 參 數
|
|
| |
|
| 該產品是額定7.2kV/315A，相間距為150mm，極間距為275mm，極間距加高的帶高壓熔斷器的移開式真空接觸器－熔斷器組合電器。該產品裝配于650mm寬的柜子。 |
|
| |
|
名稱 |
單位 |
數值 |
主
電
路 |
額定工作電壓 (Ue) |
kV |
7.2 |
額定工作電流 (Ie) (取決于熔斷器) |
A |
≤315 |
額定頻率 (fr) |
Hz |
50 |
額定關合能力 |
A |
10Ie |
額定開斷能力 |
A |
8Ie |
額定短時耐受電流 |
kA |
6.3 |
額定峰值耐受電流 |
kA |
40 |
額定短路持續時間 |
s |
4 |
額定預期短路開斷電流 (取決于熔斷器) |
kA |
≤40 |
額定預期短路關合電流 |
kA |
100 |
交接電流 |
A |
3150 |
工頻耐受電壓 |
相間、相對地 |
kV |
32 |
真空斷口 |
kV |
32 |
雷電沖擊耐受電壓 |
kV |
60 |
控制電路 |
額定電壓 (Us) |
V |
AC or DC. 110/220 |
額定功率 (Ps) |
電保持 |
VA |
≤1000/100 (吸合/保持) |
機械保持 |
VA |
≤900/350 (合閘/分閘) |
輔助電路 |
形式 |
|
6a+6b |
額定值 |
|
AC200V/5A |
控制電路、輔助電路對地工頻耐受電壓 |
kV |
2 |
額定操作頻率 |
長期或機械保持型 |
次/h |
300 |
短期 |
次/h |
600 |
機械壽命* |
萬次 |
30 |
電壽命 |
萬次 |
10 |
合閘時間 |
ms |
≤150 |
機械特性 |
固有分閘時間 |
ms |
≤150(電保持)
≤60(機械保持) |
三相不同期 |
ms |
≤3 |
合閘彈跳 |
ms |
≤6 |
注：額定控制電壓亦可按用戶需要定制。 * 建議每15萬次更換輔助開關及分閘裝置； |
|
| |

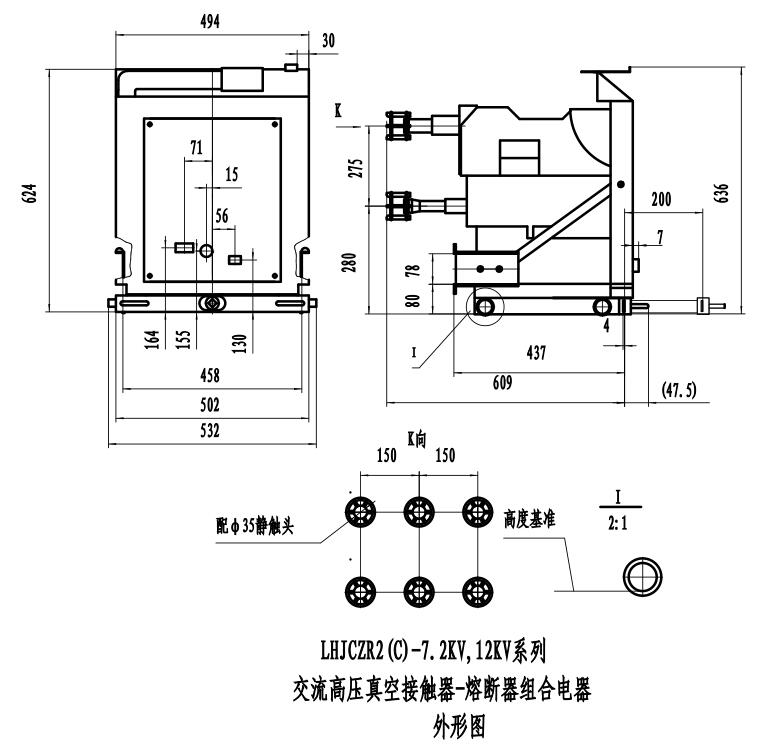

外形及安裝尺寸圖 |
|
|
|

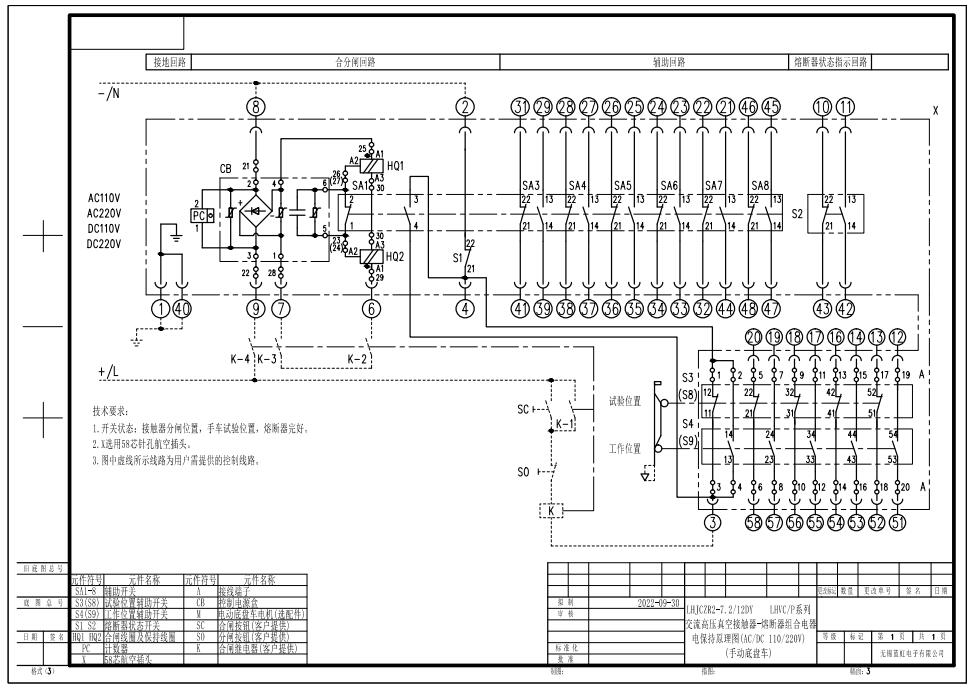

LHJCZR2(LHVCP)電保持ACDC110V220V原理圖(手動底盤車) |
|
| |

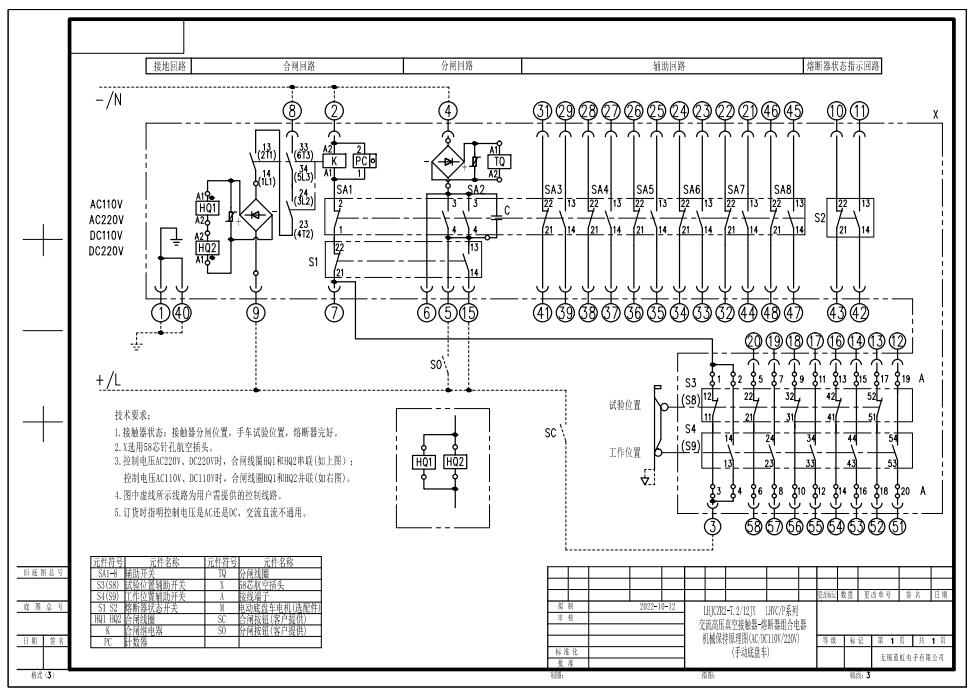

LHJCZR2(LHVCP)機械保持ACDC110V220V原理圖(手動底盤車) |
|
| |
